Kreyojenik taşıma tankları, güvenlik ve kolaylık ihtiyaçları ile gelecek yıllar için minimum maliyette, sıvı dağıtım operasyonlarını karşılayacak biçimde tasarlanmakta ve üretilmektedir.
KRİYOJENİK TANKLARI KEŞFET
ISISAN TANKLARIN ÖNE ÇIKAN ÖZELLİKLERİ

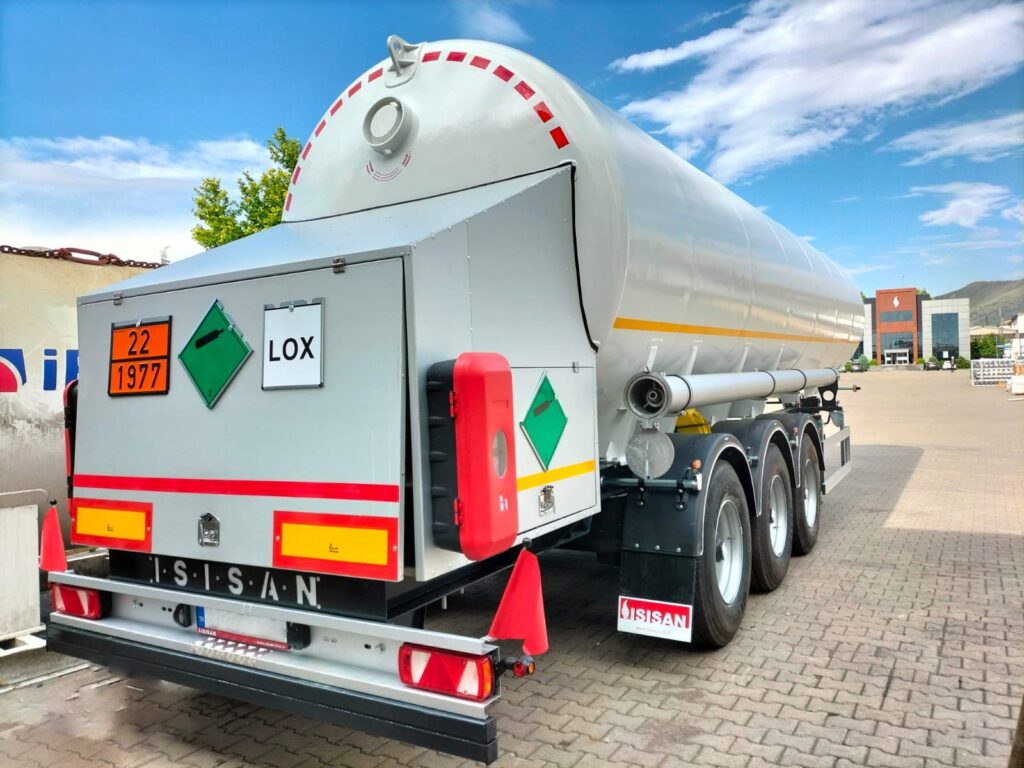

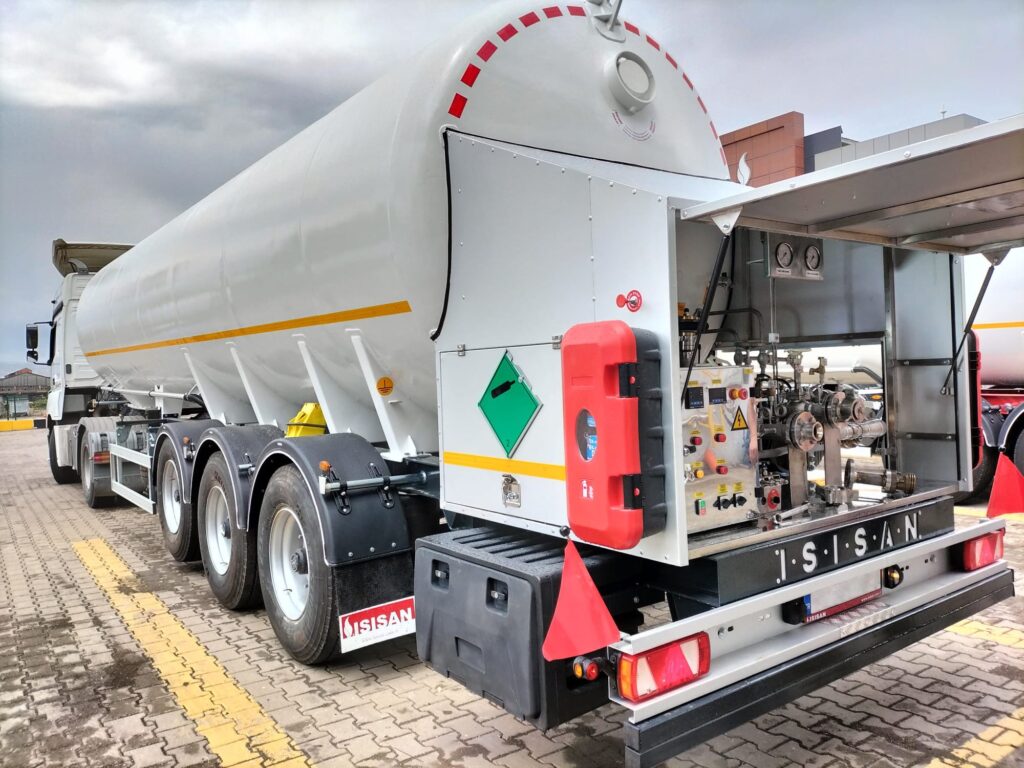

- CrT kodlu kamyon üzeri taşıma tankları ve semi-treyler tankerleri, yüksek kalitede vakum seviyesi ve düşük buharlaşma hızında aşırı soğuk özelliğe sahip sıvıları, süper izolasyon yapılmak suretiyle karayolu taşımacılığı için tasarlanması.
- Malzeme kullanımları ve tasarımın her alanında yapılan optimizasyonla yüksek taşıma yükü ve düşük dara ağırlığı sağlanarak düşük işletme maliyetlerine ulaşılması.
- Hızlı basınçlandırma sağlamak için güçlü basınç yükseltme ünitesi ve boşaltma süresini azaltmak için güçlü pompalar kullanarak düşük işletme maliyeti elde edilmesi.
- Daha güvenli ulaşım için mükemmel stabilite ve düşük ağırlık merkezi ile geliştirilmiş yol tutuşunun sağlanması.
- Her alanın liderleri tarafından sağlanan çelik tasarımın tamamı, paslanmaz borular, vanalar, kaynaklı bağlantılar ve ekipmanlar sebebiyle, uzun süreli dayanıklılık ve güvenilirlik.
- Standart olarak üç yollu vanalarla birlikte ikili emniyet vanası ve patlama diskleri ile yüksek performanslı emniyet sistemi.
- Tankerlerin tamamı ve onların ekipmanları oksijen servisle temizlenir.
- Standart nakliye tanklarındaki geniş ürün aralığımızın dışında, ISISAN müşteri taleplerine göre geniş bir yelpazede size ilave çözüm sunabilir.
- ISISAN tankerleri, ADR ve TPED’in son uluslararası düzenlemelerine veya talep edilmesi durumunda diğer ulusal düzenlemelere uygun olarak tasarlanmakta ve üretilmektedir.
- ISISAN Kriyojenik tanker üreticisi olarak tüm yönleriyle işletmede en iyi kalite güvencesini sağlamak için ISO 9000 belgesine sahiptir.
TASARIM ÖZELLİKLERİ
| Tasarım Kodu | EN 13530-2 – ADR/TPED (201035/EU) | |||
| Maks. İzin Verilen Çalışma Basıncı | 3 bar / 16 bar | |||
| Tasarım Basıncı | -196°C | |||
| İç Kap Malzemesi | Paslanmaz Çelik (EN 10028-7) | |||
| Dış Kap Malzemesi | Karbon Çelik (En 10025/EN10028-3) | |||
| Yalıtım | Perlit & Vakum | |||
Low Pressure Series Air Gas Transport Tank | ||||||||||
| LIN | LIN | LOX | LOX | LAR | ||||||
| Tank Volume | It | 33500 | 30000 | 24500 | 22000 | 18600 | ||||
| Net Water Capacity | It | 33490 | 29800 | 24250 | 21780 | 18620 | ||||
| Tank Empty Weight | kg | 9800 | 10400 | 9250 | 9200 | 8800 | ||||
| Liquid (0.5 barg) | kg | 25200 | 22450 | 25750 | 23150 | 24200 | ||||
| Total | kg | 42000 | 39850 | 42000 | 39350 | 40000 | ||||

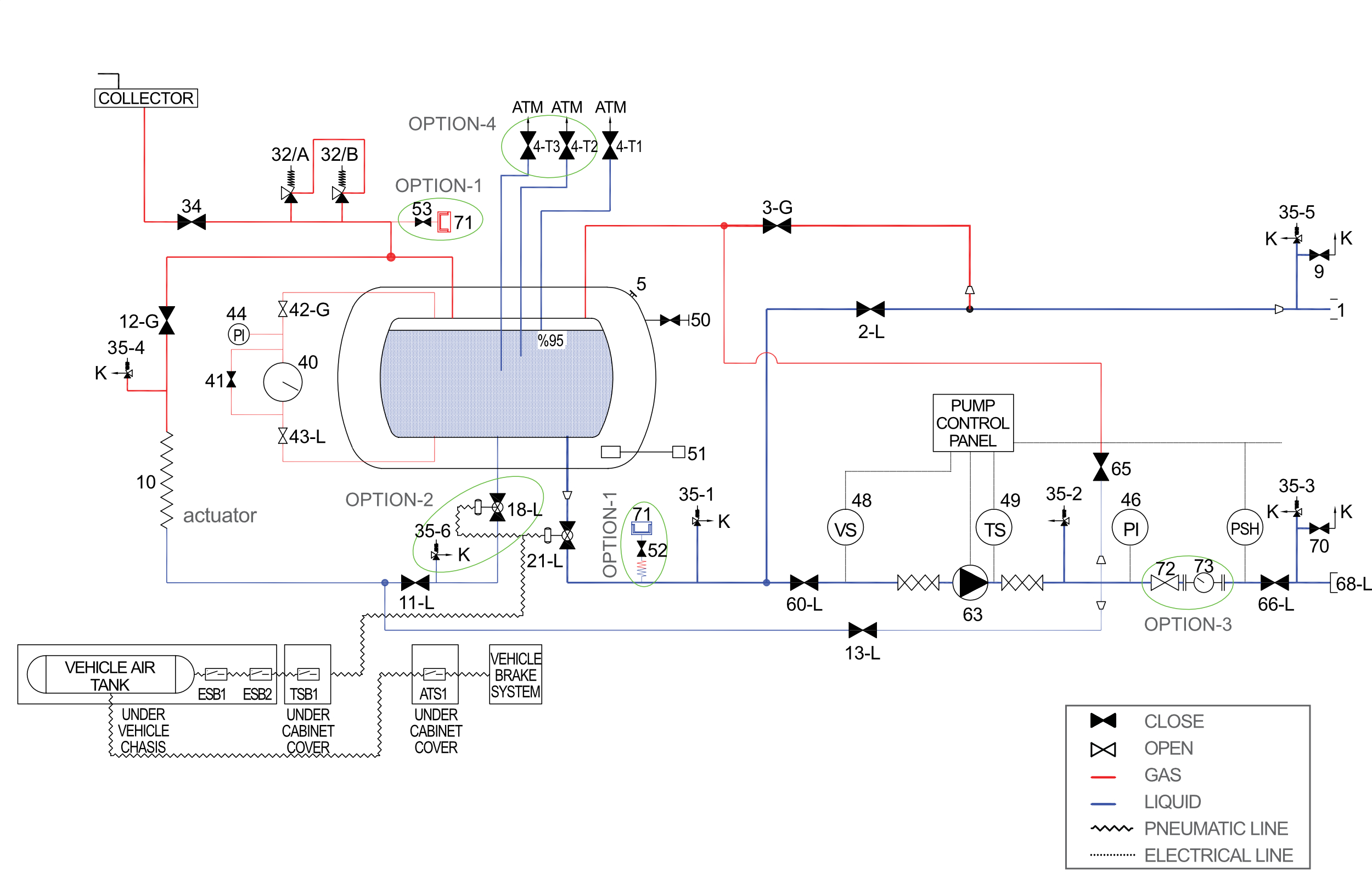

P&ID
“K” outlets will be connected to collector.
ISISAN reserves the right to change above specifications without prior notive.
NOMENCLATURE | |||||
| PNEUMATIC CONTROL SYSTEMS | FILL LINE | SAFETY RELIEF LINE EQUIPMENTS | |||
| ESB1 | Emergency Stop Button | 1 | Fill Connection | 32/A | Inner Vessel Safety Relief Valve |
| ESB2 | Emergency Stop Button | 2-L | Bottom Fill Valve | 32/B | Inner Vessel Safety Relief Valve |
| TSB1 | Transport Cruising Button | 3-G | Top Fill Valve | 35-1 | Thermal Relief Valve |
| ATS1 | Anti-tow Away System | 4-T1 | Try Cock Valve (%95) | 35-2 | Thermal Relief Valve |
| VACUUM CONNECTION | 4-T2 | Try Cock Valve (Optional) | 35-3 | Thermal Relief Valve | |
| 5 | Vacuum Safety Device | 4-T3 | Try Cock Valve (Optional) | 35-4 | Thermal Relief Valve |
| 50 | Evacuation Valve | 9 | Drain Line Valve | 35-5 | Thermal Relief Valve |
| 51 | Evacuation Connection | 10 | Pressure Building Coil | 35-6 | Thermal Relief Valve (Optional) |
| INDICATOR (LEVEL, PRESSURE) LINE | 11-L | Pressure Build-up Valve | 34 | Vapor Vent Valve | |
| 40 | Level Indicator | 12-G | Vapor Outlet Valve PBC | PUMP SUCTION LINE | |
| 41 | Equalizer Valve | 13-L | Pump PBC Inlet Valve | 60-L | Pump Suction Valve |
| 42-G | Low Pressure Shut-Off Valve | 18-L | Emergency Shut-Off Valve (Optional) | 63 | Pump |
| 43-L | High Pressure Shut-Off Valve | 52 | Liquid Analysis Valve (Optional) | 65 | Pump By-pass Valve |
| 44 | Pressure Indicator | 53 | Gas Analysis Valve (Optional) | 66-L | Pump Outlet Valve |
| 46 | Pump Pressure Gauge | CONSUMPTION LINE | 68-L | Pump Outlet Connection | |
| 47 | Pump High Pressure Switch | 21-L | Emergency Shut-Off Valve | 70 | Purge Valve |
| 48 | Pump Vacuum Switch | 71 | Analysis Adapter (Optional) | ||
| 49 | Temperature Probe Safety Device | 72 | Flowmeter Isolating Valve (Optional) | ||
| 73 | Flowmeter (Optional) | ||||
